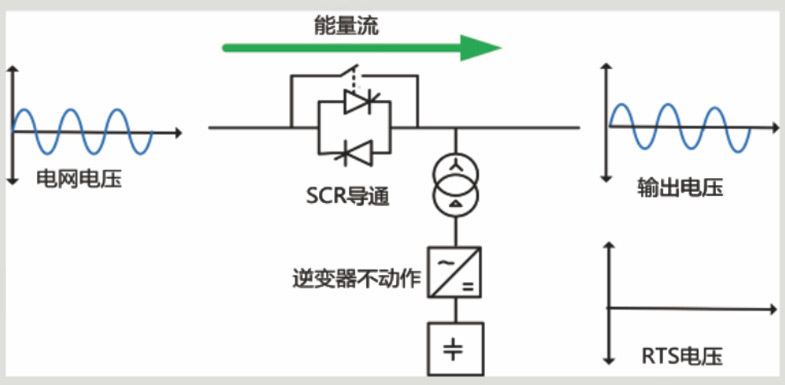

當電網電壓在正常范圍內，AVC為待機狀態，控制晶閘管為導通狀態，逆變器不工作，超級電容為滿電狀態。輸出電壓即為電網電壓。		3. 電網電壓恢復到正常值時，AVC停止工作，同時控制晶閘管為導通狀態，輸出電壓恢復為電網電壓，超級電容開始充電，為下一次的電壓暫降做準備。

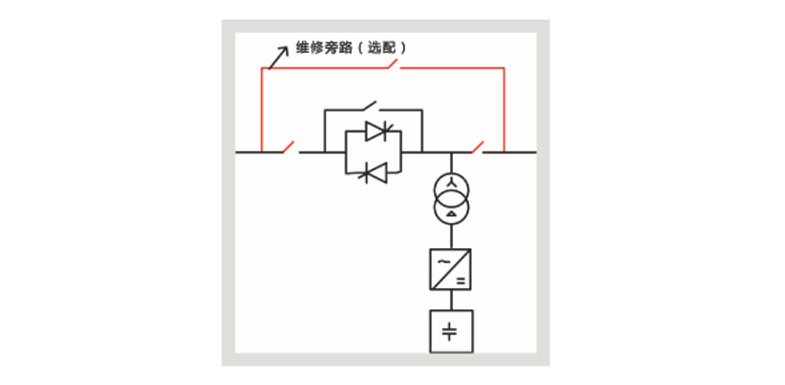

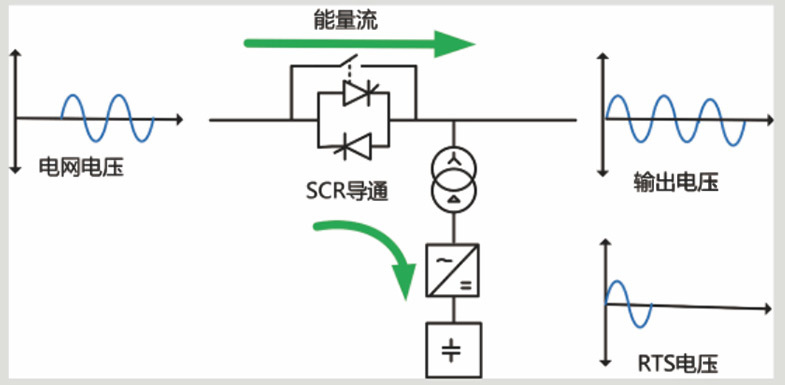

2. 當電網電壓發生電壓暫降時，ACV立刻控制晶閘管為關斷狀態，電網電壓完全與負載隔斷。在5ms內，經過逆變器放電，再通過一個注入變壓器，向負載輸出預先設定的電壓。RTS的電壓支撐徹底避免了由于電壓暫降所導致的對負載的危害。		AVCRTS維修旁路如圖所示，紅色開關為維修機械旁路，當系統出現故障時，斷開維修機械旁路，以便來對系統進行檢修（維修機械旁路為選配器件，客戶也可以自己配置）。

--------------------------------

強調：

•為了降低成本，引入了步進動態電壓調節器。

•變壓器的總功率與基于逆變器的DVR中使用的變壓器總功率相似。

•開關處理的總功率約為基于逆變器的DVR所用功率的 62.5% 。

•kVA 原型獲得的結果證明了所提解決方案的可行性。

•設備時間響應足夠短，可以符合CBEMA和ITIC曲線。

　　動態電壓調節器

　　當電力線發生電壓暫降或突波時，會對企業的供電安全造成極大的威脅，嚴重的甚至?xí)斐芍卮蟮呢?cái)產損失和人員傷亡，使用DVR可以緩解這種威脅，甚至避免相關損失。

　　它采用了先進的電力電子半導體技術和控制技術，確保用電安全。為保證后端敏感設備的穩定供電。當檢測到電壓驟降或浪涌時，我們的DVR可以立即切換相關后端設備由逆變器供電。我們的DVR的操作和關機由軟件控制，其典型切換周期可以限制在1ms以內，確保對設備的供電不會中斷。您可以根據自己的需求選擇超級電容或鋰電池作為備用電源。備用供電時間取決于超級電容或電池的容量。

　　動態電壓調節器特點

　　可靠性高：機柜采用一體化設計框架，環境適應性強，所用元器件少，抗震能力強，使用壽命長;并提供單獨的冷卻風道，底部進風，頂部出風，有效防止灰塵在機柜內積聚。

　　響應時間短：整體響應時間小于1ms，保證持續供電。

　　充電能力強：支持對儲能單元進行滿容量充電，在首次發生嚴重電壓暫降后，可以快速對已放電的儲能單元進行充電，有效解決雷電天氣下電壓持續下降的問題。

　　儲能單元利用率高：更寬的輸入直流電壓范圍，為您優化初期投資帶來更多便利。

　　操作維護簡便：使用超級電容器，使用壽命長，維護簡單;我們的電源控制產品采用模塊化設計。

　　儲能單元智能管理：我們采用智能系統進行超級容量管理，因此可以實時檢測超級電容器何時工作異常。

　　動態調壓器技術參數

　　模型 DVR50-150kVA DVR200-350kVA DVR400-450kVA DVR500kVA或以上

　　系統參數

　　額定電壓 208伏, 220伏, 380伏, 400伏, 415伏, 460伏, 480伏

　　額定容量 50kVA、75kVA、100kVA、150kVA 200kVA、250kVA、300kVA、350kVA 400千伏安，450千伏安 500kVA或以上

　　額定頻率 50Hz/60Hz，±5Hz

　　電壓范圍 -40%?+20%(您可以設置該值)

　　直流電壓 180?750Vdc(最小值可根據需要調整)

　　需要整合的部分 8

　　全球效率 ≥99%

　　接線方式三相3線;三相4線

　　連接方式連接頂部和底部的線

　　空氣進/出空氣從底部進入，從頂部排出

　　性能指標

　　總體響應時間 <1毫秒

　　電壓精度 1%

　　垂度補償能力 100%;補償周期3s;如需更長周期，可根據需要添加超級??電容。

　　過載能力過載125%，持續至少10分鐘;過載150%，持續至少1分鐘

　　冷卻方式空氣冷卻

　　噪音 <68分貝

　　固定方式內閣

　　尺寸 (寬*深*高毫米) 600*1000*2000 電源柜：600*1000*2000 超容柜：600*1000*2000 電源柜：600*1000*2000 超容柜：800*1000*2000 對于500kVA及以上的容量，可以根據需要進行調整。

　　環境參數

　　高度 ≤2000m，2000m-4000m(降額使用)

　　工作溫度 -10℃-40℃

　　相對濕度 5%RH-95%RH，無凝露

技術參數

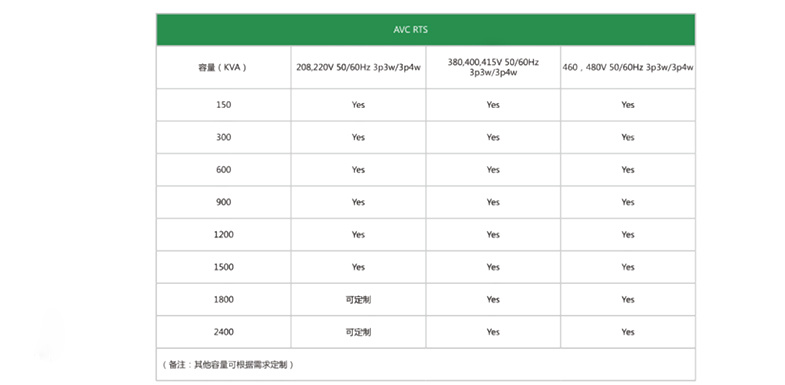

常用容量

技術介紹

AVC-RTS
系統參數
額定交流輸入線電壓	208V/220V/380V/400V/415V/460V/480V
輸入電壓范圍	-15%~+15%
電網頻率	50/60Hz（范圍：45Hz~65Hz)
可并聯臺數	不限
整機效率	>99%
網絡結構	三相三線/三相四線
電路拓?fù)?/span>	三電平
性能指標
系統容量	150/300/600/900/1200/1500/2400
補償能力	標準機型0~100%余電壓補償至100%續1S 增強型或增加超級電容可持續更長時間
電壓調整目標值	額定電壓-15%+15%設定
切換電壓閾值	連續可調，梯度0.1V
快速響應時間	<100us
全響應時間	<5ms
電壓暫降補償	具備
電壓暫升補償	具備
故障旁路	具備
維修機械旁路	選配
噪音指標	<65db
散熱方式	風冷
通訊監控能力
屏幕	8英寸全彩觸摸屏
界面語言	中/英雙語
參數設定及數據顯示	運行狀態顯示、主接線圈顯示、模擬量顯示、功率半導體器件或換流模塊的狀態信息顯示、關鍵部分溫度或冷卻系統運行狀態顯示
事件記錄及數據記錄	具備
錄波功能和顯示	選配
通訊接口	RS485、網口
通信協議	Modbus協議、TCP/IP
干接點	運行狀態及故障干接點
保護功能	短路保護、逆變橋反向保護等
機械特性
固定方式	整柜式
進線方式	下進線/定制
顏色	淺灰色（國標7035）\或客戶訂制
環境要求
海拔高度	<1500m,1500米以上，按照GB/T3859.2降額使用，每增加100m，功率降低1%
運行溫度	-10~50℃
相對濕度	5%-95%，無凝
防護等級	IP20，其余IP等級可訂制
相關資質及標準
遵循標準	DL/T12292013動態電壓恢復器技術規范 Q/GDW681-2011動態電壓恢復器技術規范 En50178.CISPR11 C-Tick.CE Semi F47
