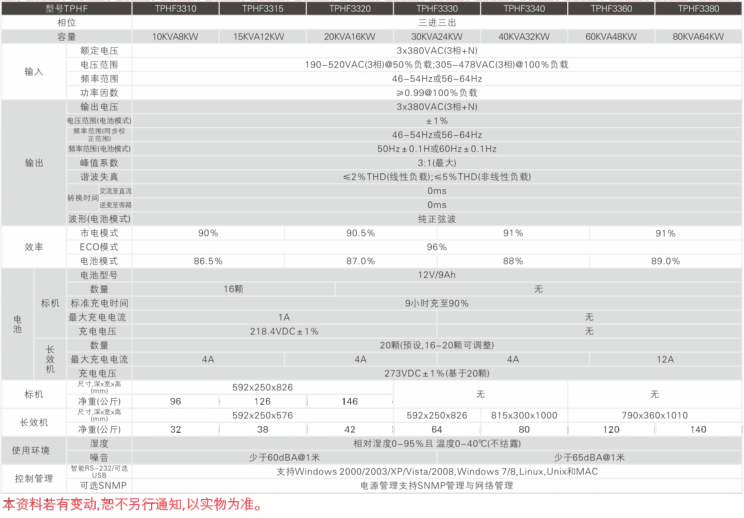

第二代TPHF系列單相1KVA~10KVA，三單10KVA~20KVA．三相10~80KVA UPS采用先進的DSP數字化控制技術．有效提升了產品性能和系統可靠性，并實現更高功率密度的集成和小型化。同時為了全方位滿足用戶的個性化需求．而針對國內外中小企事業單位等供電環境需求而專門推出的高端高頻在線式IJPS電源產品?？蔀橛脩舻牟块T級服務器、小型局域網、工作站、工控機、小型醫療設備．及其它小型精密電子儀器提供高可靠電源保護。

在線咨詢

主要特征

1、提高電網的利用率

輸入功率因數≥0.95,輸入電流諧波＜3%,消除UPS對電網的干擾和污染;輸出電壓的失真度＜3%

2、IT行業型設計

安裝形式可塔式,機架式(塔式,機架式可互換),支持多臺直接并機

3．智能化的電池管理

設定電池過沖保護,過放電保護,合理的充電及放電過程管理,定時的自動和手動電池放電管理等使UPS電池具有更高的壽命和可靠性;與監控軟件的配合使用,客戶可以方便直觀地實時監控電池的充電放電的狀態;
市電異常電池供電到截止關機,當市電恢復正常后,UPS可以自動開機完成自啟動的功能,可以很好實現無人值守等環境的應用。
4、冷啟動功能

交、直流均可啟動UPS,滿足緊急狀態需求,充分發揮UPS的緊急備用功能,使用更加方便和可靠

5、使用環境廣

可接受110-300VAC/190-520VAC范圍很寬的市電輸入范圍并具有很好的市電低壓帶載能力,適應不同的海拔高度應用,可搭配發電機的使用,提高UP S的長延時的供電需求,更加適應不同電力環境和不同海拔高度的地區的應用。

6、完善的人機交流方案

LED+LCD一目了然的控制面板將UPS的運行狀況、負載狀況、電池供電狀況等清晰地顯示在面板上,隨時掌握UPS供電質量及應用環境的變化,使人機溝通零距離

7、開機自診斷功能

上電及開機時,UPS即開始對關鍵工作電路(逆變器、電池、負載等)進行檢查,便于及時發現問題,避免產生任何損失
8、隔離變壓器

支持選配隔離變壓器,實現綠色節能與電氣安全隔離的平衡兼顧

----------------------------------------

　　需要注重在高溫環境下運行的能力，元器件的設計必須適應工業環境的運行要求，適應高溫、高濕，還要能夠應對腐蝕性氣體對系統的腐蝕。

　　由于高頻UPS不間斷電源在各種工況下，連續滿負荷運行，通常由現場技術人員進行維護，因此機器設計必須考慮現場關鍵部件的隔離能力。維護本身不僅需要時間，而且維護時還需要將機器切換到旁路模式。高頻UPS不間斷電源還必須具有比機房環境中使用的UPS更強的耐受性。

　　高頻UPS不間斷電源需要檢查實際負載供電環境，當供電環境一般或較差，且頻率、電壓有較大波動時，需要選用工頻UPS電源。

　　容量大、可靠性高、性能穩定，能滿足各類用戶的需求。

　　全面升級保障：

　　電源系統結構極其靈活，電源模塊化設計理念可在運行時輕松拆卸和安裝，不影響系統運行和輸出，實現隨需擴展的投資規劃，讓用戶隨業務發展實現動態增長，節省客戶初期設備采購和未來擴展的成本。用戶在估算UPS容量時，往往會低估或預期過高，MPS9335C系列電源可有效解決上述問題，幫助用戶在未來發展方向不明確的情況下，分階段進行建設和投資

。當用戶想給UPS增加負載時，只需要增加所需數量的模塊進行擴展即可。

　　應用：

　　應用IDC(互聯網數據中心)、計算中心、ISP(互聯網服務提供商)、電信、金融銀行證券、稅務、醫院系統、工業自動化、精密設備等。

　　主要特性：

　　1.節能環保性能優越：

　　50%-75%額定負載時效率>96%，25%額定負載時效率>95%;輸入功率因數>0.99.輸入THDi<3%

　　2.帶載能力強：

　　輸出功率因數為0.9或1.功率因數超前或滯后負載無需降額

　　3.安裝簡便：

　　頂部或底部布線，無需輸入布線柜。

4.維護簡便：

　　全正面訪問，UPS，可在短時間內更換故障部件

　　5.改造簡便：

　　可靈活配置電池組數量，改造原有系統時可使用原有電池;且當電池組發生故障時，可及時更換，不影響UPS的正常運行。

　　6.6英寸超大液晶顯示屏，可顯示12種語言(中文、英文、俄文、法文、西班牙文等)。

　　7.提供大型液晶觸摸屏(可選)

　　8.每個UPS模塊提供4.5KW的充電容量。相當于10至12A

　　9.在線式雙轉換，完全隔離電網污染及市電、柴油發電機停電對負載的影響

　　10.先進的DSP全數字控制技術，系統穩定性更高，可在線擴容、維護

　　11.先進的分布式有源并機技術，可實現4臺UPS并機運行，無需集中旁路柜，可在線擴容

　　12.數字化負載均分技術，并機運行時橫流超低，系統可靠性極高

　　13.超寬輸入電壓和頻率范圍，可適應惡劣的電網環境

　　14.超強承受輸出過載和短路能力，確保極限條件下的系統穩定性和系統安全性

　　15.智能電池管理，自動維護電池，延長電池壽命

　　16.獨立分層密封風道和冗余風扇設計，涂漆電路板，內置防塵過濾器，高效散熱，在惡劣環境下有效保護設備

范圍

模型	MPS9335C II 50-720KVA
容量	50-720KVA
主輸入
輸入電壓	380伏/400伏/415伏交流
輸入頻率范圍	50/60赫茲
功率因數	>0.99
諧波失真	諧波失真<3%
輸入電源軟啟動功能	5-30S可設定
輸入電壓范圍	228V-476V；滿載時-20%～25%；-25%～-40%線性降額；-40%時可承受70%負載
頻率范圍	40-70赫茲
電池
電池電壓	±240VDC,12V電池32~44塊可選
充電電壓精度	±1%
旁路
旁路輸入電壓	380/400/415VAC 三相四線
電壓范圍	默認值為-20%~+15%；-40%、-30%、-10%~+10%、+15%，其他范圍可通過軟件設置
過載能力	長期135%額定負載，150%<負載<180%超過10分鐘，負載>1000% 100ms
輸出
逆變器輸出電壓	380/400/415VAC 三相四線
電壓精度	±0.5%（平衡負載），±1%（不平衡負載）
胸椎前葉畸形	THDV<1%（線性負載），THDV<3%（非線性負載）
功率因數	1.0
三相角度精度	120°±0.5°
電流波峰比	3：1
過載能力	110%1小時,125%10分鐘,150%1分鐘,>150%200毫秒
轉乘時間	<2毫秒
系統
頻率	50Hz/60Hz(可設置)
電源同步范圍	±2Hz（默認值），可在+/-0.5Hz-3Hz范圍內以0.5Hz為步長進行調節
保護級別	IP20
通信端口	RS232.RS485，干接點，SNMP卡，EPO，發電機端口
系統效率	負載高于 50% 時 >97%、負載高于 25% 時 >95%、
操作溫度	0~40℃
存儲溫度	-25℃~70℃（不含電池）
濕度	0~95%（無凝露）
噪音(分貝)	55-62dB，隨負載調節
重量尺寸(WxDxH)mm	模塊：PM 50	50KVA電源模塊：41.3KG
	模塊：PM60	60KVA電源模塊：41.3KG
	3模塊柜	600X1000X1400
	5模塊柜	600X1000X2000
	8模塊柜	1200X1000X2000
	12模塊柜	1800X1000X2000
	電源模塊	440X638X217-(50/60KVA)
